一、產品介紹：

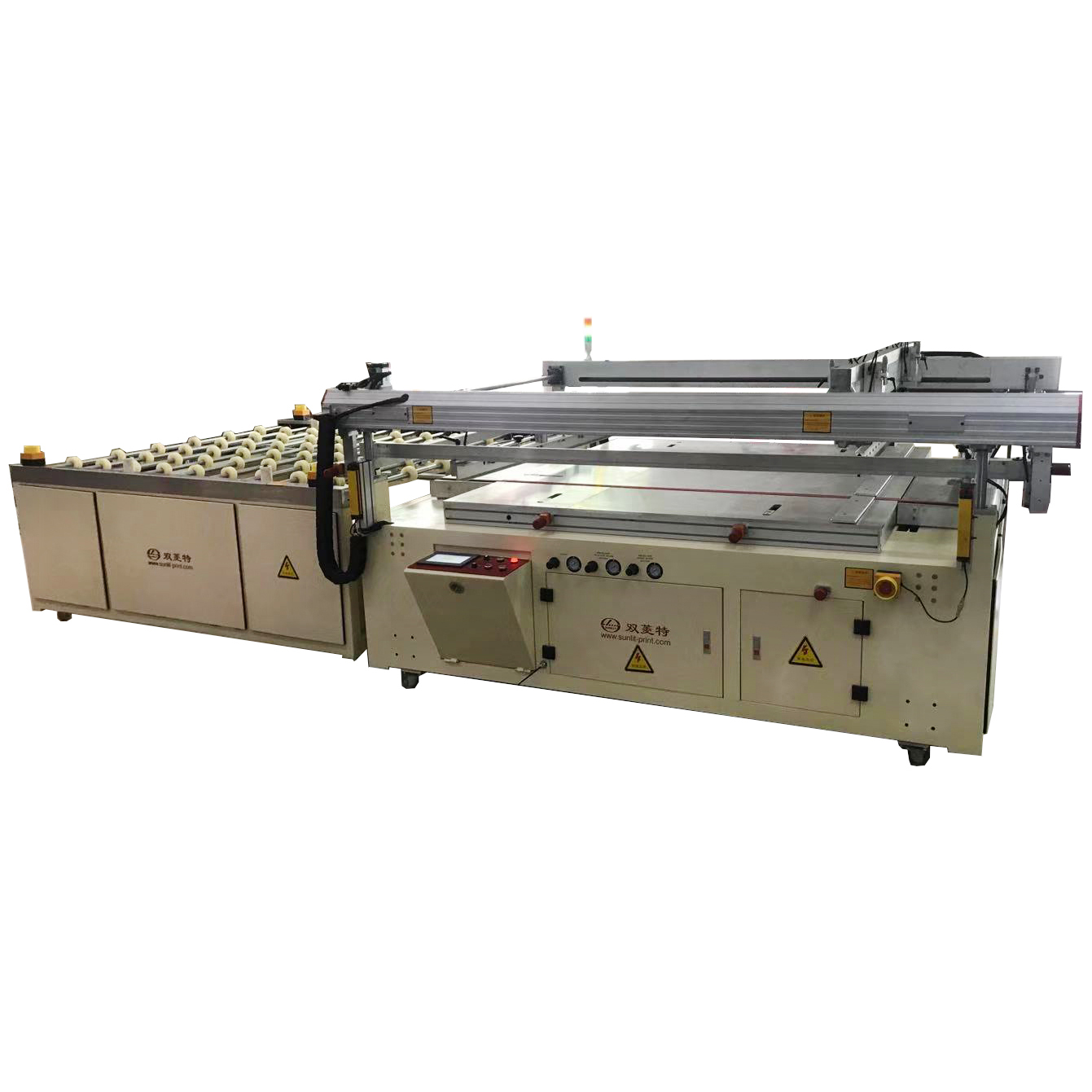

1.本設備為全自動四柱垂直升降精密絲網印刷生產線。

2.采用可編程的PLC系統，配合觸控屏幕，操作簡易，使你可輕松地更改印刷程式。電機驅動,重復精度高、速度快捷,可提高印刷品質。

3.所有移動之導軌，采用精密線性滑軌。

4.印刷機構為垂直升降，方便網版及刮刀之維護，采用變頻器+變頻電機控制（可選用松下伺服電機），四柱同步升降機構驅動。

5.印刷采用（日本）松下伺服電機為動力，同步帶為線性導軌傳動元件，實現速度的數字設定。

6.刮刀采用恒壓裝置，永保刮刀之均勻壓力，刮刀行程采用變頻馬達驅動。

7.套印誤差能控制在±0.1mm范圍內，全機采用名廠氣動零件，動作部分配以精磨硬鋼軸及軸承，確保機器運行暢順及耐用。

8.印刷刮、回油刀、氣壓、速度、平衡度及行程等等皆可輕易調校，以便于您不同的印刷要求。
9.設用手動/半自動/全自動三種模式，印刷間接時間數字控制。

10.機身設有多重安全防護，確保人機安全。

二、 設備功能：

SL系列的精密自動絲印機采用PLC及觸摸屏控制技術，令整機控制系統性能可靠、故障率低、維護、操作方便。工作方式分為手動、半自動、自動，特別適合塑料、金屬板、玻璃、陶瓷等不同材質之平面物體上的高品質效率的印刷。

 三、 工藝流程如下：

1.人工上料—→板材送料—→產品定印刷—→板材輸送—→經流水線流入下一級生產線。

3:功能說明:機械手通過電機及光電控制原件實現+X-X方向的機械動作,當機械手到達上料臺時,真空吸盤通過氣動原件及真空泵完成拿料動作,產品送至滾筒式擦拭裝置,然后通去旋轉式滾過產品表面進行清潔,完成后進入下一級工作.

2：動作說明:上一級工序后產品流入—→機械定位—→臺面吸風—→自動印刷—→輸送帶上升—→輸送至下級工序。（整機配置四柱電動升降，快速穩定以保證高精度套色印刷）

 3:功能說明:當產品進入機臺中間時,機械定位通過氣動原件上升,以三固定三活動的方式進行六點定位,當產品大小發生改變時,可通過微調手柄準確的調節固定的定位點,手動調節活動點,定位完成后臺面進行吸風然后印刷,(網版固定方式采用抽拉式結構工作人員可站機器邊上清洗網版)印刷完成后通過輸送帶上升,將產品送至下級工序.整機配置有漏電及過載保護裝置，并配有紅外線急停裝置以保護操作人員的安全。
